产品介绍：

　　CHHW华威牌KST型双球体橡胶软接头采用多波设计增加了橡胶软接头的长度、增加了补偿量。专用冷水、热水、压缩空气、天然气等，它以独特的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备，有效的提高了管道的使用周期和对设备的保护。双球体相比单球体它有更大的补偿量。由于双球体橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程，特别适用于震动较大、冷热变化频繁的管道。双球橡胶软接头的口径从DN40~800mm，压力型号有10~25公斤。

结构材质：

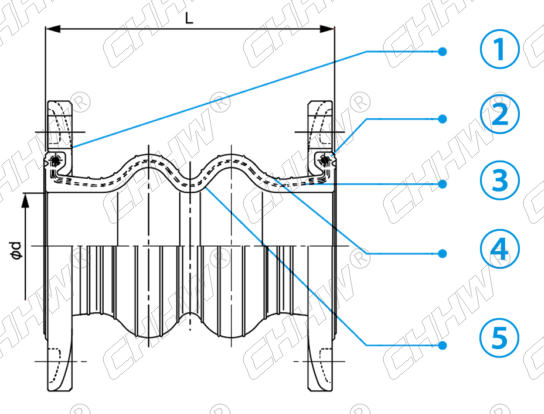

	序号 No.	部位 Part	材料 Material
	1	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
	2	外衬材质Inner Rubber	天然橡胶（NR）、丁腈橡胶（NBR）、丁基橡胶（IIR）、氯丁橡胶（CR）、氟橡胶（FKM）、三元乙丙橡胶（EPDM）、聚四氟乙烯（PTFE）
	3	加强环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
	4	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
	5	内部材质 Outer Rubber	天然橡胶(NR)、丁腈橡胶(NBR)、氯丁橡胶(CR)、丁基橡胶(IIR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)

材质名称	代号	性能特点	工作温度（℃）	主要应用领域
天然橡胶	NR	具有很好的耐磨性、很高的弹性、扯断强度及伸长率。但在空气中易老化，遇热变黏，在矿物油或汽油中易膨胀和溶解，耐碱但不耐强酸。	-50～70	常用于制作胶带、胶管、胶条的原料，并适用于制作减震零件、在汽车刹车油、乙醇等带氢氧根的液体中使用的制品。
丁腈橡胶	NBR	具良好的耐油、耐热、耐磨、抗溶剂及抗高压油的特性。但不适合用于很 性溶剂之中，如酮类、臭氧、硝基烃、  和氯仿等。	-40～120	常用于制作燃油箱、润滑油箱以及在石油系液压油、汽油、水、硅润滑脂、硅油、二酯系润滑油、甘醇系液压油等流体介质中使用。
氢化丁腈橡胶	HNBR	较丁腈胶拥有较佳的抗磨、抗蚀、抗张、抗撕和压缩歪的特性，在臭氧、阳光及其它的大气状况下具良好的抵抗性，但不建议使用于醇类，酯类或是芳香族的溶液之中。	-40～150	常用于空调制冷业，广泛用于环保冷媒 R134a 系统中的密封件。 汽车发动机系统密封件。
硅橡胶	SIL	具有良好的耐热、耐寒、耐臭氧、耐大气老化。有很好的电绝缘性能。抗拉力强度和耐磨性较一般橡胶差且不具耐油性。	-55～250	常用于家用电器行业所使用的密封件或橡胶零件，食品机械行业的密封件，或与人体有接触的各式用品上的密封件等。
三元乙丙橡胶	EPDM	耐候性、耐老化性、耐臭氧性、化学稳定性均优，可耐氟利昂及多种制冷剂。	-50～150	常用于高温水蒸汽环境之密封件；卫浴设备密封件或零件；以及冰箱及制冷设备密封件等。
氟橡胶	FKM	良好的耐高温性优能，耐化学性、耐大部分油及溶剂 ( 酮、酯类除外 )。耐寒性则较不良。	-20～220	常用于耐高温、耐化学腐蚀、耐油的工作环境中，在冶金、化工、汽车、电力等行业用途广泛。
丁基橡胶	IIR	对大部份一般气体具不渗透性，对阳光及臭氧具良好的抵抗性并可暴露于动物或植物油或是可氧化的化学物中 。	-55～100	常用于制作耐化学药品、真空设备的橡胶零件。
氯丁橡胶	CR	具有很好的弹性，耐磨性和耐大气老化性，不怕激烈扭曲且具有防燃性。化学性质稳定。	-40～100	适合用来制作各种直接接触大气、阳光、臭氧的零件；适用于各种耐燃、耐化学腐蚀的橡胶制品。
聚四氟乙烯	PTFE	化学稳定性好，耐热、耐寒性好、耐油、水、汽、化学药品等各种介质；机械强度高，耐高压、耐磨性好；摩擦系数低，自润滑性好。	-55～260	用于制造耐磨环、导向环、挡圈，为机械上常用的密封材料，广泛用于冶金、石化、工程机械、轻工机械等领域。
聚氨酯	PU	强度高、耐磨性能优越，耐油性和耐溶剂性能好，尤其是对于耐润滑油和燃料油均有良好的抗溶胀性，耐臭氧性能好。但不耐高温。	-45～110	用于制造往复运动密封件以及各种耐磨损和高强度工况中的密封件。
全氟橡胶	FFKM	具有优异的耐化学介质和耐高温性能，耐热特性、耐化学特性、优异的气密性、抗等离子体特性，但耐低温特性较差、原料价格较高、生产加工难度较大。	-25～320	用耐各种苛刻的化学介质与较高温度、常用于半导体、医疗、军工、航天等领域。

橡胶类 对比项目	天然橡胶	丁腈橡胶	三元乙丙橡胶	硅橡胶	氟橡胶	丁基橡胶	聚氨酯橡胶
	NR	NBR	EPDM	VMQ	FKM	IIR	PU
拉力	超	优	差	劣	优	差	超
伸长	超	优	优	超	劣	优	超
弹性	超	优	优	差	差	劣	超
撕断力	超	优	差	劣	差	差	超
耐磨	超	超	优	劣	差	超	超
撞击力	超	优	优	劣	差	优	超
气密性	差	优	差	劣	优	超	优
耐氧化	差	差	优	超	超	超	优
耐臭氧	劣	劣	超	超	超	优	优
耐候	差	差	超	超	超	超	优
耐日光	劣	劣	超	超	超	超	优
耐热	劣	差	超	超	超	优	差
低溫性	优	差	优	超	优	差	优
油与汽油	劣	优	劣	差	超	劣	优
动植物油	差	超	优	中	超	优	优
酒精	优	优	中	优	优	优	中
碱液	差	优	优	劣	中	超	劣
酸液	中	优	优	差	优	优	劣
脂肪油	劣	超	劣	劣	超	劣	优
芳香油	劣	中	劣	劣	超	劣	劣
氧化溶剂	优	劣	超	差	劣	超	劣
耐水性	超	优	超	优	优	超	差

技术条件：

项目Item |规格型号Medol	KXT-Ⅰ	KXT-Ⅱ	KXT-Ⅲ	A、如介质油，酸碱，冷媒，不冻液物质 B、工作温度有特殊要求 C、支持来样来图定制 D、订货时需说明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作压力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破压力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
适用温度℃Applicable Temperature	-20℃~+115℃（特殊可达-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type 请告知通过的材料介质Please let us know the material need to medium when the custom

规格参数：

生产工艺：

生产规范

生产原料

双球体橡胶软接头

由独立的橡胶层（甄选品牌原料）和增强材料制成，在成型或成型后将其硫化在一起。

拥有35种以上的橡胶弹性体，并具有通过复合进一步改变性能的能力，对于非CHHW技术人员而言，选择合适的橡胶聚合物来满足其要求可能是一项挑战。我们的专家可能会协助我们的客户选择合适的材料并降低故障风险。

织物增强材料
球体结构通常使用高质量品牌合成纤维，例如，聚酯，芳纶。织物帘布层用橡胶或合成化合物浸渍，以允许织物帘布层之间的柔韧性。

金属补强
钢丝或实心钢丝绳嵌入胎体中，并用作接头的补强构件。

法兰
碳钢为标准配置。也可提供镀锌或热浸镀锌碳钢，304，314，316不锈钢，双相不锈钢等。常用为GB标准套件，也可可根据，EN，ANSI，JIS，AWWA标准或任何特定尺寸钻孔的法兰。

面料增强材料：
尼龙©，聚酯纤维，芳纶或芳纶©

金属增强材料：
钢丝或实心钢丝绳嵌入胎体中，并用作膨胀缝的加强件。



分析设计实践及检测

我们的分析和设计实践包括：

管道应力分析

电脑辅助设计

3D建模
我们使用先进的分析和计算软件来设计管道系统，并选择合适的橡胶软接，以便在需要时提供完整的管道应力分析。

检测：

CHHW系列出厂抽检率达≈30%，抽检项目包括：压力测试，位移性能，胶料物理性能，粘和强度，水质检验。

当胶料配方有变化时，随时对胶样进行检验。并根据GB/T5749和GB/T17219中规定的项目检验，不达标坚决不销售。



安装说明：

1使用须知:

2安装须知:

1)请参照下边的安装图例，将双球体橡胶软接安装到水泵系统时，如果止回阀位于橡胶接头之下安装，那么泵启动和停止时形成的水压和水锤效应都将对双球橡胶软接头产生不良影响。		4)连接双球体橡胶软接头与管道时，请注意正确的尺寸及中心位置，勿施加任何不必要的外力，如压力、张力、扭转力等。 5)安装完成后，如在产品附近，进行焊接或焊割的话，请用板材或布料盖住产品以免溅到火花。如有焊接或焊割引起的传热危险，请采取把双球体橡胶软接从管道上坼下来等应对措施。（如下图）
2)请在产品的伸缩、偏角、偏移的允许值范围内进行安装。（如下图）            3)安装时，请考虑到产品移位时所需的空间，勿让产品触碰到周围的装置和机器等(尤其是锋利的尖角)		6)与户外管道安装时，为防止老化，可以给双球体橡胶软接套上保护套。（如下图）

3连接须知:

法兰连接可曲挠双球橡胶软接头的安装： <1>法兰与衬四氟橡胶接头连接首先检查反向法兰是否有凸起，毛刺等情况，问题不大的话可以适用锉刀或纱布磨平毛刺，必要时可追加并用密封垫。 <2>法兰橡胶接头在安装前先把需要连接的两端管件在水平面上放平，（CHHW-华威工程师提示：尽量使用橡胶接头配套的法兰件，如更换或搭配其他品牌法兰片请参照右图1.正确指示图标准，以免造成不必要的损失）。 <3>把固定牢固的一端管件放平,接着让橡胶接头上的法兰转动使法兰孔四周对齐,插进螺丝,拧上螺母。 <4>将另一端管件法兰与橡胶接头上的法兰水平对齐,旋转橡胶接头上的法兰,使法兰口四周相对,插进螺丝(CHHW-华威售后专员温馨提醒：右图2.为错误视图，请按照正确方向安装螺栓，以免造成球体运行时偏向、离心、偏移、拉伸造成橡胶接头与螺栓接触造成橡胶接头爆裂),拧上螺母,水平方向使三者紧密连接,防止密封不严。




4管道固定须知:

由于内部压力的负荷作用，双球体橡胶软接会产生应力，所以在产品安装过程中，请用金属件固定牢管道以确保产品的正常运行。

5保存须知:
